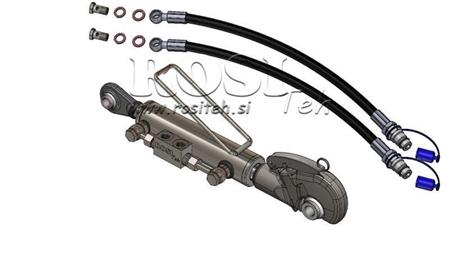

BRACCIO A 3 PUNTI AUTOMATICO - 1 CAT. 50/30-160 (20-55HP)(19,2)

BRACCIO A 3 PUNTI IDRAULICI

I bracci a 3 punti idraulici sono normali cilindri idraulici a doppio effetto con collegamenti saldati per il montaggio tra il trattore e l'attacco del trattore. Si tratta in ogni caso di un upgrade del trattore, se non lo ha già installato in origine. I bracci a 3 punti idraulici sono protetti dalla corrosione mediante zincatura. Per motivi di sicurezza tutti i bracci a 3 punti idraulici sono dotati anche di valvola di blocco. In caso di danneggiamento del tubo idraulico, lo stelo del pistone all'interno del braccio a tre punti rimane nello stesso posto, così come l'attacco del trattore. La valvola di blocco garantisce inoltre che i tubi flessibili non siano sotto pressione nonostante le vibrazioni durante la guida, in modo che la valvola idraulica del trattore non venga sollecitata.

I tipi più comuni di bracci a 3 punti idraulici:

- Braccio a 3 punti STANDARD

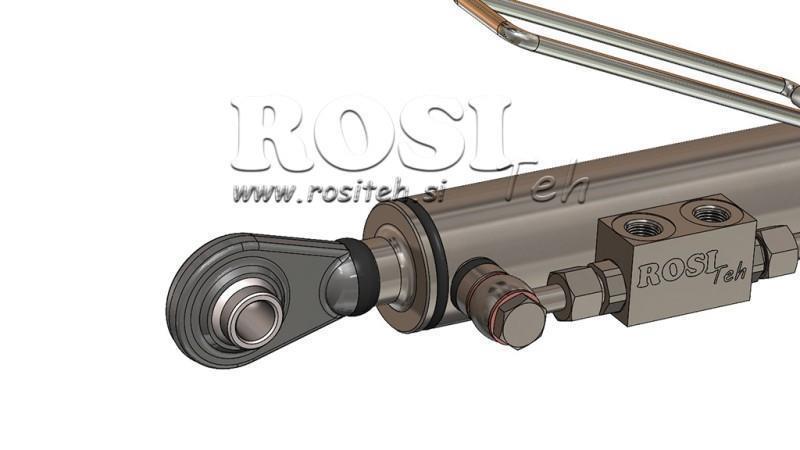

(ha un cuscinetto ad occhiello saldato su entrambi i lati)

- Braccio a 3 punti AUTOMATICO

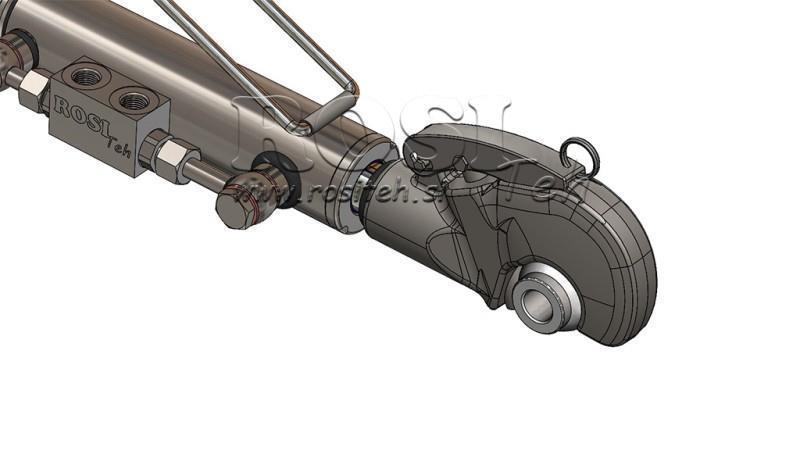

(è dotato di gancio automatico per il bloccaggio rapido della sfera sullo stelo del pistone per l'attacco al trattore)

- Braccio a 3 punti SPECIALE

(è un terzo punto automatico, ma al posto del cuscinetto ad occhiello, al cilindro è saldato un gancio speciale, che permette un maggiore movimento laterale)

- Braccio a 3 punti FILETTATI

(la lunghezza del braccio a tre punti potrebbe essere estesa della lunghezza del filo)

Dove sono utili i bracci a 3 punti idraulici?

I bracci a 3 punti idraulici sono sempre più indispensabili su qualsiasi trattore, soprattutto sugli aratri, dove è possibile una regolazione precisa dell'aratro. Sono particolarmente utili anche con le tavole piallatrici per il terreno, così come con i carrelli elevatori dei trattori, dove li usiamo per inclinare e persino per ribaltare il carico sugli altipiani.

Come scegliere il braccio a 3 punti idraulico giusto per il vostro trattore?

FASE 1: Quanti cavalli ha il trattore su cui verrà utilizzato il braccio a 3 punti?

1. Categoria: per trattori da 20 a 55 HP (15 - 40 kW)

2. Categoria: per trattori da 45 a 95 HP (35 - 70 kW)

3. Categoria: per trattori da 80 a 210 HP (60 - 155 kW)

4. Categoria: per trattori da 180 a 380 HP (135 - 285 kW)

Altrimenti ha senso considerare quale tipo di connessione verrà utilizzato il braccio a 3 punti idraulici. Ad esempio, con un trattore da 100 CV, non abbiamo bisogno di un braccio a 3 punti CAT 3 per sollevare un altopiano con una portata max. portata 1500kg.

FASE 2: Che dimensione dei fori dovrebbe avere il braccio a 3 punti?

1. Categoria: Fori da 19,2 mm o 25,4 mm

2. Categoria: Fori da 25,4 mm

3. Categoria: Fori da 25,4 mm o 32,4 mm

4. Categoria: Fori da 45,2 mm o 32,4 mm

It is also possible to use a reducer, which ensures that one top link can be used on several different tractors or tractor attachments. In the case of automatic or special top links, the holes are determined with a ball that is clamped into the quick-clamping hook.

È anche possibile utilizzare un riduttore, che garantisce che un braccio a 3 punti possa essere utilizzato su diversi trattori o accessori per trattori. Nei bracci a 3 punti automatici o speciali i fori vengono determinati con una sfera fissata nel gancio a serraggio rapido.

FASE 3: Lunghezza e/o corsa del braccio a 3 punti.

There is no clear rule or exact standard for how much stroke a hydraulic top link should have for an individual type of tractor. This mainly depends on the type of tractor and the tractor attachments for which it is intended. It is usually used for several tractor attachments that we have, so it is necessary to determine some kind of length that will be suitable for most of them. It is usually easiest to measure a mechanical top link that is already on the tractor. Based on the compressed length of the mechanical top link (the center of the holes is measured), we could determine the nearest hydraulic top link and find out the maximum/stretched length and its stroke.

Non esiste una regola chiara o uno standard esatto per quanto riguarda la corsa che dovrebbe avere un braccio a 3 punti idraulico per un singolo tipo di trattore. Ciò dipende principalmente dal tipo di trattore e dagli accessori del trattore a cui è destinato. Di solito viene utilizzato per diversi accessori del trattore di cui disponiamo, quindi è necessario determinare un tipo di lunghezza adatta alla maggior parte di essi. Di solito è più semplice misurare un braccio meccanico già presente sul trattore. In base alla lunghezza compressa del braccio meccanico (viene misurato il centro dei fori), potremmo determinare il collegamento superiore idraulico più vicino e scoprire la lunghezza massima/allungata e la sua corsa.

Le corse standard dei bracci a tre punti sono:

- 160 mm
- 210 mm
- 280 mm
- 400 mm

Le lunghezze delle bracci a 3 punti idraulici con la stessa corsa dipendono poi dalla tipologia stessa.

FASE 4: Selezione del tipo di braccio a 3 punti idraulici.

- Standard

(usato per trattori convenzionali)

- Automatici

(sul trattore sono installati ganci a bloccaggio rapido sui bracci inferiori)

- Speciale

(per una maggiore ampiezza del movimento laterale)

- Filettati

(la lunghezza del braccio a 3 punti può essere estesa della lunghezza del filo)

I bracci a 3 punti idraulici sono adatti per trattori:

Zetor, Fendt, Deutz-Fahr, Massey Ferguson, Fiat, John Deere, Case, Renault, IMT, Ursus, Steyr, Hürlimann, Lamborghini, Same, Landini, Valtra, Class, New Holland, Caterpillar, Bobcat, Volvo, Carraro, Yanmar, Štore, Lindner, Solis.
