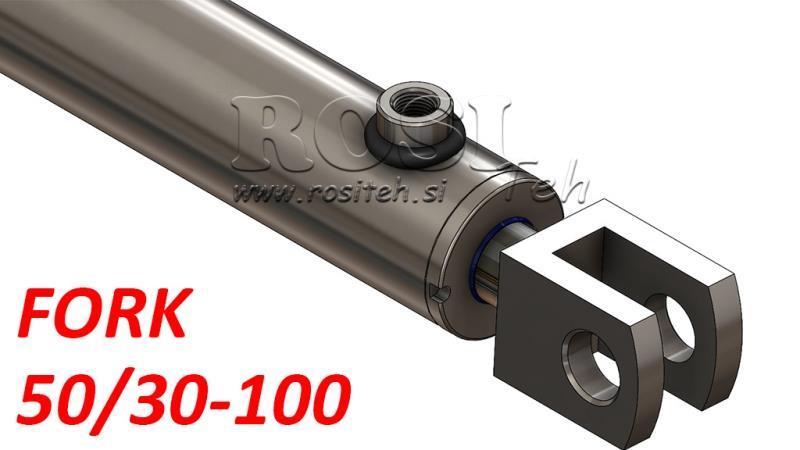

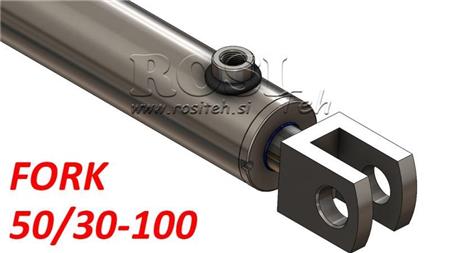

HIDRAVLIČNI CILINDER FORK 50/30-100
DIMENZIJE
|
FORK |
E |
D (hod) |
| [mm] | ||
|
50/30-100 |
320 |
100 |
|
50/30-150 |
370 |
150 |
|
50/30-200 |
420 |
200 |
|
50/30-250 |
470 |
250 |
|
50/30-300 |
520 |
300 |
|
50/30-350 |
570 |
350 |
|
50/30-400 |
620 |
400 |
|
50/30-450 |
670 |
450 |
|
50/30-500 |
720 |
500 |
|
50/30-550 |
770 |
550 |
|
50/30-600 |
820 |
600 |
|
50/30-700 |
920 |
700 |
|
50/30-800 |
1020 |
800 |
|
50/30-900 |
1120 |
900 |
|
50/30-1000 |
1220 |
1000 |
HIDRAVLIČNI CILINDRI
Hidravlični cilinder pretvarja hidravlično energijo v linearno silo in posledično gibanje. Delujejo na podlagi načela Pascalovega zakona in izkoriščajo silo, ki jo ustvari pritisk zaprte tekočine - olja. Ob črpanju hidravlične tekočine na eno stran cilindra, le-ta potisne bat in tako ustvari linearno gibanje v željeni smeri.
Običajni dvostransko delujoči hidravlični cilinder (»diferencialni cilinder«) ima dva priključka (za hidravlično cev), kar omogoča linearno gibanje v obe smeri.
 |
 |
Zaradi različnega razmerja površine pritisnjenega olja na eni ali drugi strani cilindra ima tudi cilinder različno moč pri raztegovanju oz. krčenju. Posledično je zaradi različnega volumna olja v eni oz. drugi strani cilindra tudi hitrost cilindra (bata) različna (hitrejša oz. počasnejša). Pri »raztegovanju« cilindra olje deluje na celotno površino bata, zaradi česar cilinder v tem primeru opravlja večjo silo in se giblje počasneje, ravno nasprotno pa je pri »krčenju«, kjer je površina manjša za premer batnice, cilinder ob tem premaguje manjšo silo, zato se lahko giblje hitreje.
Uporaba hidravličnih cilindrov:
Hidravlični cilindri so uporabni povsod, kjer je potreba po večji moči. V kmetijstvu se hidravlični cilindri uporabljajo za traktorje (dvižne roke tritočkovne hidravlike, poteznice, hidravlični volani, nakladači, čelna hidravlika ipd.), kombajne, nakladalnike, ipd. Enako so široko uporabni tudi na različnih traktorskih priključkih, kot so pajek, nakladalka, kiper prikolica, cepilec za drva, loputa na cisternah za gnojevko, brane, pomik frez in mulčerjev, odjemalnikov za silaže, obračanje plugov za zemljo, snežnih plugov, gozdarskih vitlov ipd.
Prav tako je zelo pogosta uporaba hidravličnih cilindrov v gozdarstvu, strojegradnji, gradbeništvu, ladjedelništvu, energetiki, prehrambni industriji, avtomobilski industriji.
Poznamo več tipov hidravličnih cilindrov (različna vpetja):
Hidravlični cilindri so na voljo v različnih dimenzijah in z raznovrstnimi vpetji, da ustrezajo različnim potrebam.
 |
Hidravlični cilindri
"STANDARD"
|
 |
 |
Hidravlični cilindri
"HOLE"
|
 |
 |
Hidravlični cilindri
"POINT"
|
 |
 |
Hidravlični cilindri
"FORK"
|
 |
 |
Hidravlični cilindri
"FLANGE"
|
 |
